Tepelné inženýrství měkkých chladičů: Analýza U-hodnoty a 48hodinová retence chladu pro chladicí tašky TPU

I. Věda o trvalém chlazení

The TPU chladicí taška se vyvinul z jednoduchého izolovaného kontejneru ve výkonnostně navržený produkt, který je nezbytný pro rybaření, cyklistiku a specializované cestování, kde je povinné dlouhodobé zadržování chladu. Pro B2B nákup v outdoorovém průmyslu je výkon kvantifikován schopností tašky odolávat přenosu tepla – metrika definovaná koeficientem prostupu tepla neboli U-hodnotou. Dosažení trvalé vnitřní teploty pod deset stupňů Celsia po dobu více než 48 hodin v náročném okolním prostředí s třiceti stupni Celsia vyžaduje minimalizaci tepelných zisků prostřednictvím kompozitní struktury vaku, izolačního jádra a těsnění. Společnost New Fuda Luggages & Bags Co., Ltd., založená v roce 2006, se specializuje na výrobu vysoce výkonných outdoorových produktů. Naše odborné znalosti zahrnují jak tradiční šití, tak pokročilé vysokofrekvenční svařování pro měkkou izolaci chladiče, což nám umožňuje navrhovat tašky, které splňují metriky extrémního zadržení chladu. Náš závazek ke kvalitě výrobků a výzkumu nás umístil jako preferovaného dodavatele specializovaných tašek vyvážených do Evropy, Ameriky a Japonska.

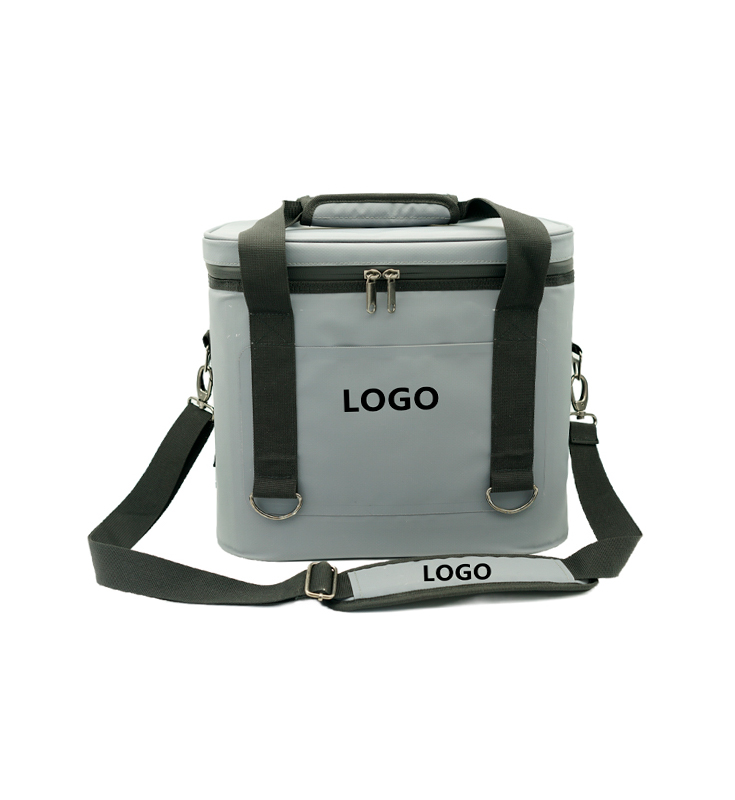

F-001 Šedá kabelka na jedno rameno Tpu Přenosný měkký chladič s přizpůsobitelným logem

II. Tepelná prostupnost: izolační materiál a struktura

Tepelná prostupnost (U-hodnota) měří rychlost toku tepla strukturou na jednotku plochy, vyjádřenou ve wattech na metr čtvereční Kelvin (W/m²·K). Nižší hodnota U znamená lepší izolaci. Celková hodnota U chladicí tašky TPU je převrácenou hodnotou celkového tepelného odporu (hodnota R) její vícevrstvé struktury stěn, která zahrnuje plášť z TPU, izolaci a vnitřní vložku. Výpočet vyžaduje zohlednění tepelné vodivosti ($k$) a tloušťky ($L$) každé vrstvy, což je základní součást výpočtu hodnoty U chladicího vaku TPU.

A. Účinnost izolačního materiálu: PU vs. EVA pěna

Výběr materiálu izolačního jádra je nejdůležitějším faktorem ovlivňujícím konečnou hodnotu U. PU (polyuretanová) pěna se obvykle vyrábí s nízkovodivým nadouvadlem zachyceným v její struktuře s uzavřenými buňkami a poskytuje vynikající tepelnou odolnost. Pěna EVA (Ethylene-Vinyl Acetate), ačkoli nabízí vynikající flexibilitu a odolnost proti nárazu, má obecně vyšší tepelnou vodivost. Pro nejdelší dobu uchování ledu nabízí měkká chladicí taška s vysokou hustotou uzavřenou PU pěnu nejlepší izolační účinnost PU pěny v porovnání s chladičem pěny EVA, i když často vyžaduje polotuhý design pro ochranu konstrukce.

B. Vliv tloušťky izolace

Vzhledem k tepelné vodivosti materiálu ($k$) je R-hodnota ($R = L/k$) přímo úměrná jeho tloušťce ($L$). Nejjednodušším způsobem, jak snížit výpočet hodnoty U chladicí tašky TPU, je proto zvýšení tloušťky izolační vrstvy. U typického měkkého chladiče zvýšení tloušťky stěny z osmnácti milimetrů na třicet milimetrů (při použití stejného materiálu s hodnotou $k$) téměř zdvojnásobí tepelný odpor, čímž se přímo prodlouží doba zadržení ledu v měkké chladicí tašce.

III. Minimalizace tepelných mostů: Role těsnění a montáže

I u nejtlustší izolace přítomnost „tepelných mostů“ – oblastí, kde může teplo obcházet izolační vrstvu – drasticky sníží celkový výkon zadržování chladu. U měkkých chladičů jsou na vině především švy a uzavírací zip. Rozhodující je použití vysokofrekvenčního svařování pro měkkou izolaci chladiče. Tato pokročilá technologie využívá elektromagnetickou energii k tavení termoplastických materiálů (TPU plášť, vnitřní vložka) bez nutnosti propíchnutí jehlou. Tradiční šicí metody zavádějí tisíce drobných perforací, z nichž každá funguje jako tepelný most a místo pronikání vody. Vysokofrekvenční svařování eliminuje tyto můstky a zajišťuje, že izolace je zcela uzavřená a suchá, což je nezbytné, protože infiltrace vlhkosti drasticky zvyšuje $k$-hodnotu pěny.

A. Svařování vs. šití pro strukturální integritu

IV. Ověření výkonu: 48hodinový test retence chladu

Aby bylo možné ověřit tvrzení, že vnitřní teplota zůstává na nebo pod deseti stupni Celsia po dobu 48 hodin při okolních podmínkách třiceti stupňů Celsia, je pro certifikaci B2B povinný standardizovaný protokol o zkoušce odolnosti vůči chladu. Tento test, často označovaný jako test Figura za zásluhy (FoM), musí být proveden v komoře s kontrolovaným klimatem.

A. Standardizovaná metodika testování

• Kondicionování: Prázdná chladicí taška TPU je předem připravena na okolní teplotu třicet stupňů Celsia.
• Plnění: Sáček je naplněn specifikovanou počáteční hmotností ledu (např. jedna třetina až jedna polovina kapacity nebo na základě specifické zkušební normy).
• Monitorování: Teplotní sondy jsou umístěny centrálně uvnitř vaku (např. ve vodní nádrži vytvořené tajícím ledem) a data se nepřetržitě zaznamenávají.
• Koncový bod: Test končí, když sto procent ledu roztaje, nebo, podle specifikovaného požadavku, když vnitřní teplota překročí deset stupňů Celsia.

Tento přísný protokol testování výkonu uchovávání za studena zajišťuje, že vypočítaná nízká hodnota U se přímo promítne do požadovaného výkonu v reálném světě a ověřuje dobu uchování ledu pro koncového uživatele.

V. Závěr: Přesná výroba pro extrémní výkon

Dosažení výjimečné retence chladu v chladicí tašce TPU je cvičením v aplikovaném tepelném inženýrství. Úspěch závisí na nízkém výpočtu hodnoty U chladicího vaku TPU, dosaženém pomocí silné izolace s nízkou hodnotou $ k$ (jako je PU pěna) a strukturální celistvosti poskytované vysokofrekvenčním svařováním pro měkkou izolaci chladiče, aby se eliminovaly tepelné mosty. Společnost New Fuda Luggages & Bags Co., Ltd. uplatňuje tuto technickou přísnost na celou naši produktovou řadu a zajišťuje, že naše venkovní tašky trvale poskytují certifikovanou měkkou chladicí tašku s dobou uchování ledu a robustní výkon požadovaný mezinárodními zákazníky B2B.

VI. Často kladené otázky (FAQ)

Q1: Jaký vliv má vysokofrekvenční svařování pro měkkou izolaci chladiče na hodnotu U izolace?

• Odpověď: Vysokofrekvenční svařování eliminuje otvory po jehlách ve vnějším plášti a vložce, což zabraňuje pronikání vlhkosti do izolačního jádra. Vzhledem k tomu, že infiltrace vlhkosti drasticky zvyšuje tepelnou vodivost pěny (hodnota $k$), je udržování suchého jádra zásadní pro realizaci vypočtené nízké hodnoty U chladicího vaku TPU.

Otázka 2: Jaký je hlavní tepelný kompromis při výběru izolační účinnosti chladiče PU pěny vs. EVA pěny?

• Odpověď: PU pěna je lepší izolátor (nižší hodnota $k$), nabízí vyšší hodnotu R na jednotku tloušťky, což je rozhodující pro dosažení delší doby uchování ledu v měkké chladicí tašce. EVA pěna je pružnější a odolnější proti nárazu, díky čemuž je strukturálně lepší pro vysoce dynamické designy s měkkými stranami, ale vyžaduje větší tloušťku, aby odpovídala tepelnému výkonu PU.

Q3: Jaká okolní teplota se běžně používá pro protokol testování výkonu uchování chladu?

• Odpověď: Zatímco uživatel zadal třicet stupňů Celsia, mnoho standardizovaných protokolů pro testování chladičů, jako jsou protokoly používané americkým ministerstvem energetiky (DoE) nebo obecné spotřebitelské standardy, často používá okolní teplotu blízkou třiceti dvěma stupňům Celsia jako měřítko pro drsné okolní podmínky.

Q4: Jaká je nejkritičtější složka kromě tloušťky izolace ve výpočtu hodnoty U chladicí tašky TPU?

• Odpověď: Nejkritičtější součástí je uzavírací systém (např. zip nebo rolovací vršek). Nevzduchotěsný uzávěr vytváří masivní vzduchovou konvekční smyčku, která zcela obchází izolaci. Tepelný výkon sestavy zipu musí být zahrnut do celkového výpočtu hodnoty U chladiče TPU.

Q5: Koreluje prodloužení doby zadržení ledu v měkké chladicí tašce lineárně s hmotností ledu?

• A: Ano, zhruba. Zadržování chladu je určeno rychlostí tepelného zisku ($Q$) a celkovou akumulovanou chladovou energií (masou ledu). Pro pevnou hodnotu U je $Q$ konstantní, takže zdvojnásobení hmoty ledu přibližně zdvojnásobí dobu zadržení ledu v měkké chladicí tašce za předpokladu, že všechny ostatní faktory zůstanou konstantní.
